브레이크 라이트 스위치 교환 ; Brake Light Switch Replacement

​Brake Light Switch ; At Brake Pedal ; 4 Pin Connector / 001 545 01 09 / Genuine Mercedes Parts

누가 저 포장을 보고 순정 부품이라고 하겠는가?

하여튼간에 Mercedespartscenter 의 포장 퀄리티는 진짜 별로 별로..ㅋㅋ

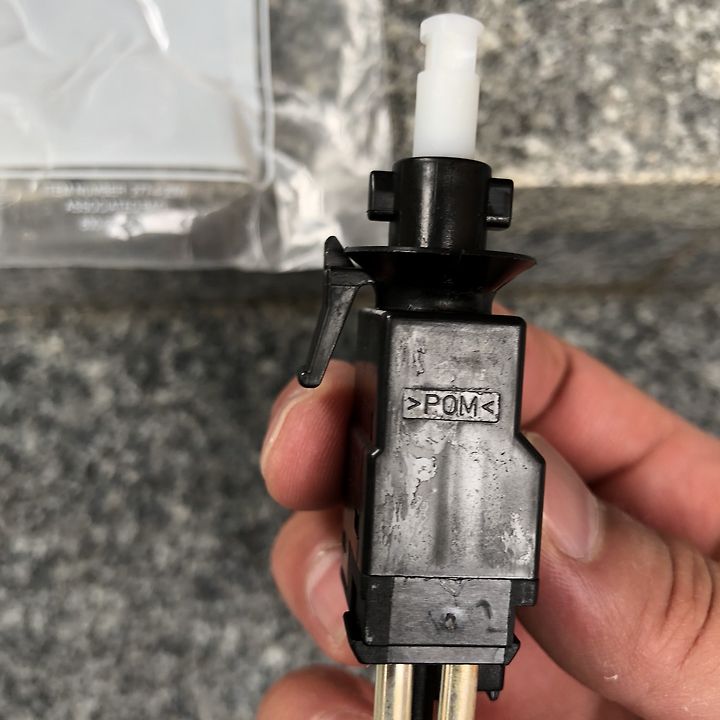

​POM 수지로 만들었군요. 오호~~

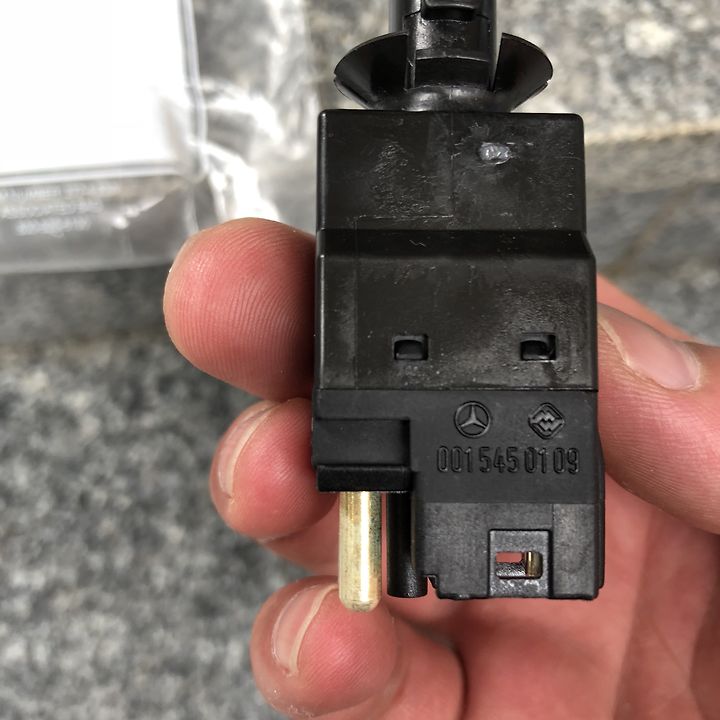

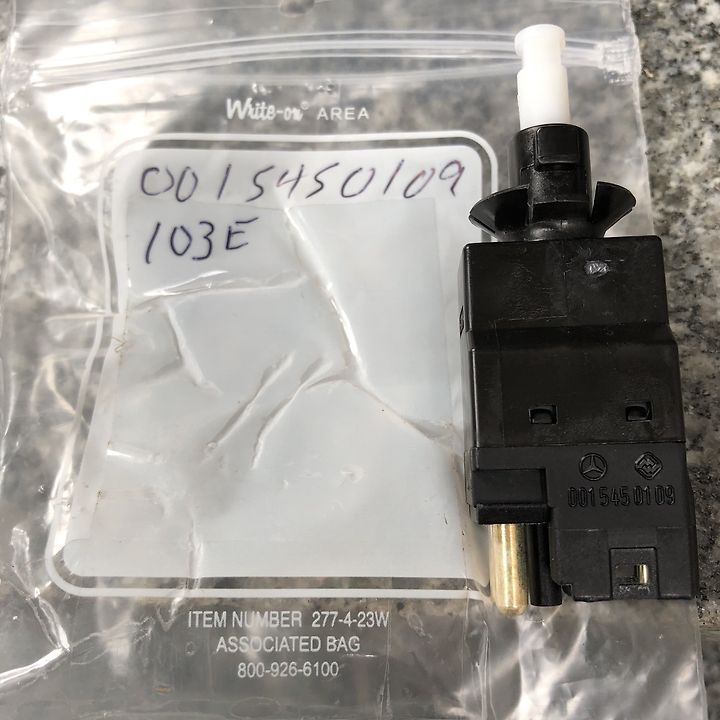

​품번 들이대주고요. 001 545 01 09 입니다.

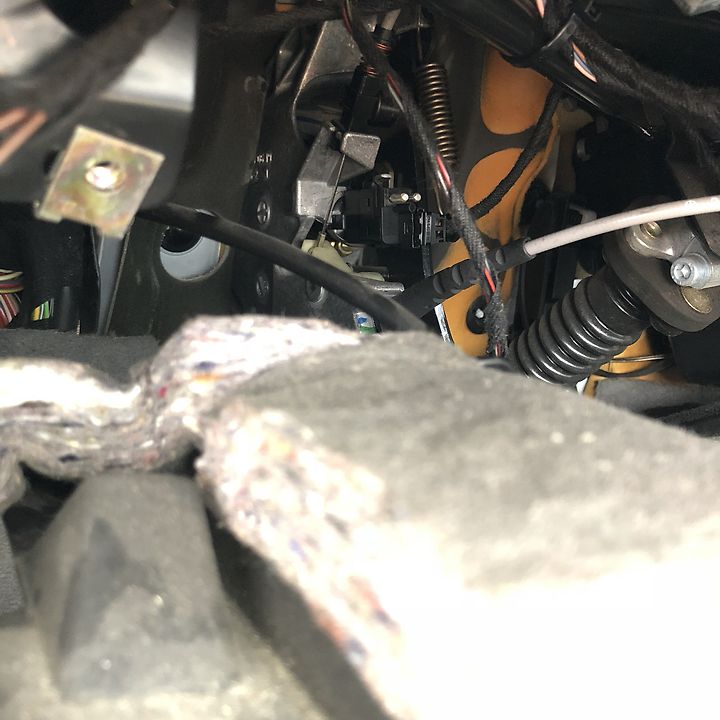

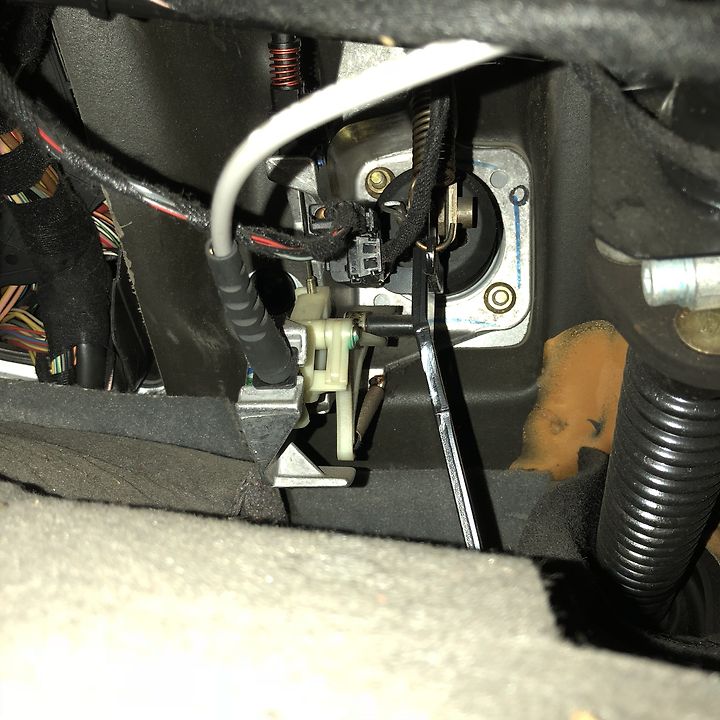

​운전석 핸들 아래 무릅 위쪽의 커버를 열면 이렇게 바로 딱 보입니다.

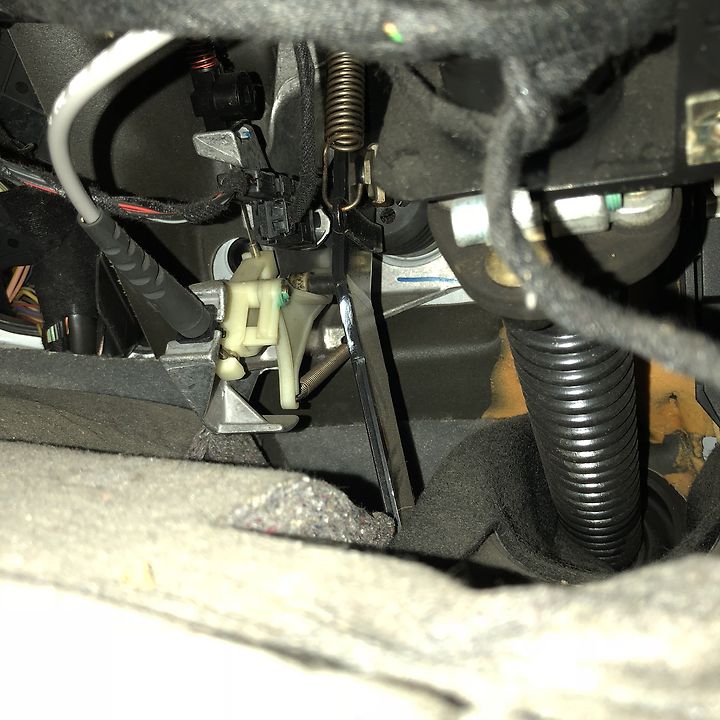

​살짝 우측에서도 한 캇트 해주고.

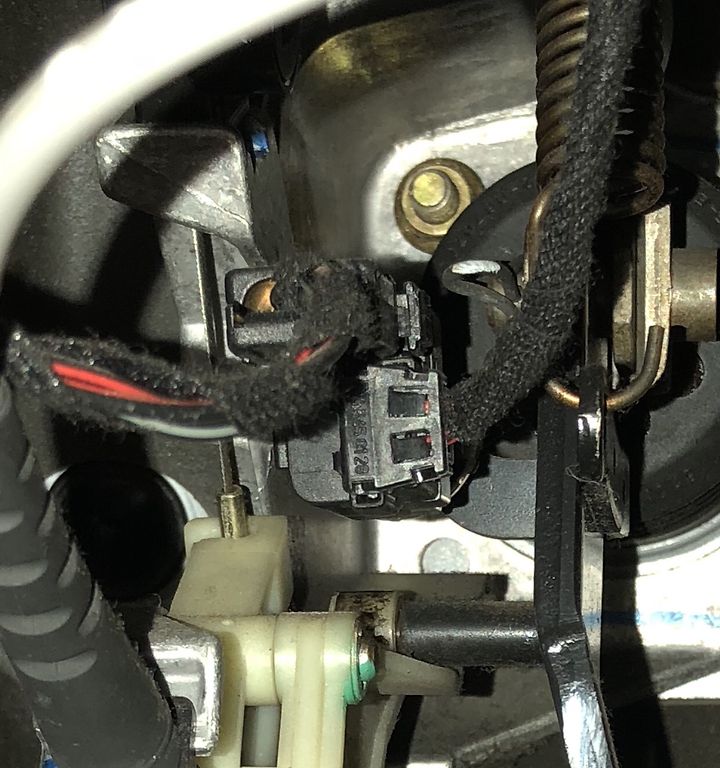

​확대하면 이렇습니다. 그렇습니다. 컨넥터가 2개가 붙어있습니다.

​먼저 빼기 쉬운 위에 있는 컨넥터부터 뺸 뒤 한 캇트.

​아래 컨넥터도 뺴주고나서,

스위치를 엄지와 집게손가락으로 좌/우를 잡고 시계 방향으로 90도 돌려주면 쉽게 나옵니다.

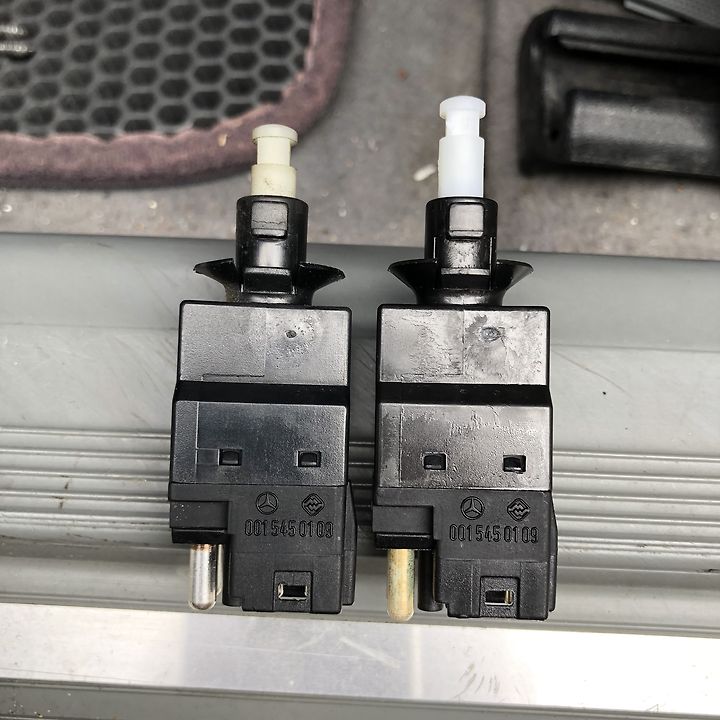

​좌 구품 / 우 신품

그렇습니다. 저 흰색 꼭대기의 높이가 달라졌습니다. 개선되었네요. 하지만 품번은 그대로네요.

​이렇게 꼭대기의 높이가 달라졌습니다.

그리고 구품은 손으로 흔들면 안에서 뭐가 움직이는 소리가 납니다. 맛탱이가 가긴 갔네요..ㅋㅋ

그리고 구품 대비 신품은 저 꼭대기가 더 깊이 들어갑니다.

구품은 깔짝 깔짝 들어갔다 나왔다 하는데 신품은 쭉 들어갔다 쭉 나오는 듯한 느낌이랄까요..^^

이 브레이크 라이트 스위치를 교환하는 이유는 다음과 같습니다.

계기판에 ABS, ASR 경고등의 점등되기 때문입니다.

브레이크 페달을 밟으면 차량이 브레이크 페달을 밟은것으로 인식을 해야 하는데,

인식하지 못하는 경우가 발생한다는 것입니다. 그러면 엔진 컴퓨터는 계기판에 경고등을 띄웁니다.

ABS !! , ASR !! 경고등을요 !! 크헉..

ABS 모듈이 고장나서 경고등을 띄우는....(아,, 망했다,,-_-) 것처럼 보이지만 실상은....

이 브레이크 라이트 스위치가 인식을 못 해도 동일한 경고등을 띄웁니다.. ^^

정리하면 브레이크 페달을 밟았는데 차량이 그걸 간혹 인식을 못 한다.

그러면 이 브레이크 라이트 스위치를 교환 하라고 ABS, ASR 경고등을 띄우는 것이지요.

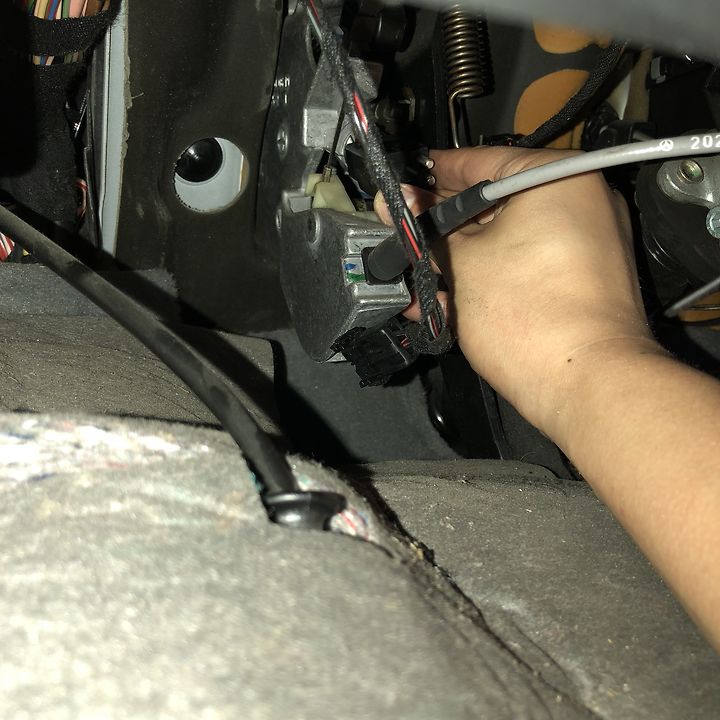

​장착 사진입니다. 조립은 분해의 역순..참 쉽죠잉~~

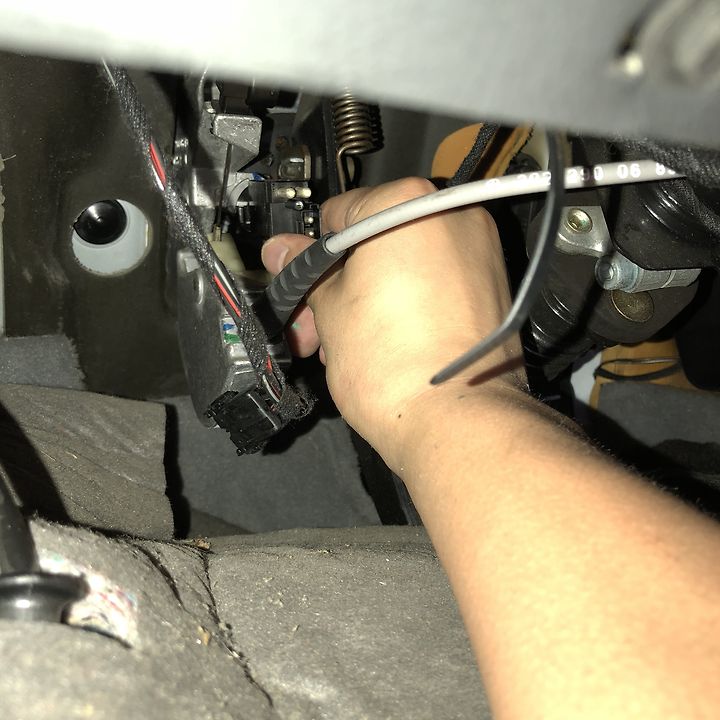

우측으로 90도 틀어서 넣고, 넣은 다음에 좌측으로 90도 돌려서 새운다는 느낌으로..

사진의 엄지손가락이 닿고있는 컨텍터 부분을 12시 방향으로 돌린다는 생각으로.

​요렇게 위 컨넥터 쪽을 12시로 새우면 끝 !! ^^

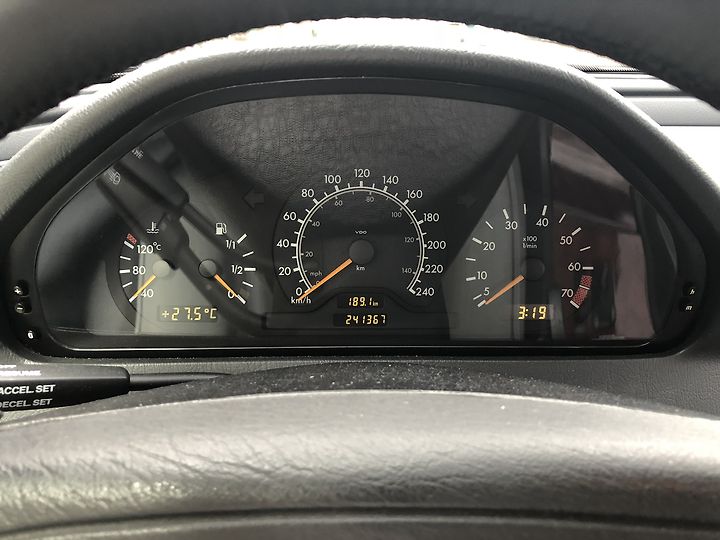

​2018/07/01 241,367km 교환.

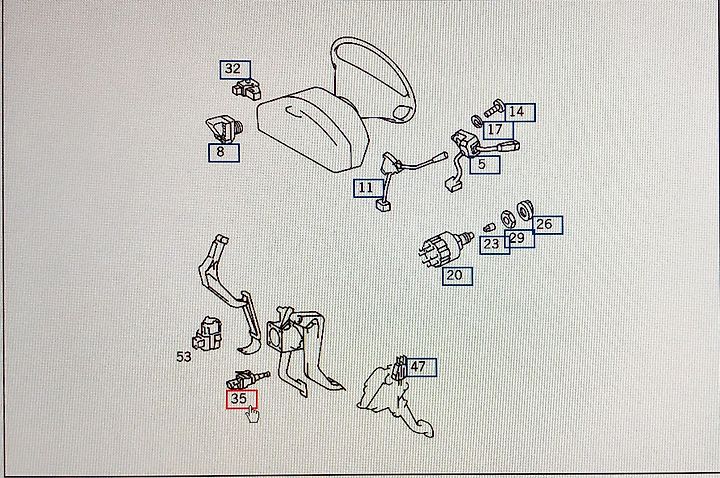

<35> Brake Light Switch ; 4 Pin Connector / 001 545 01 09 / Genuine Mercedes Parts
